خط إنتاج الإسمنت

خط إنتاج الإسمنت

ويتكون خط إنتاج الأسمنت من مجموعة كبيرة ومتنوعة من المعدات، بما في ذلك الفرن الدوار، فرن التلبيد، طاحُونَةٌ بالكُرات ، مطحنة الأسمنت، مجفف، آلة التحبيب، آلة السحق، نظام جمع الغبار، لوحة التغذية ، برج الرطوبة، لرافعة بالقواديس (الدلاء)الدوارة لرفع المواد ، الناقل اللولبي، بالاضافة الى أنواع أخرى كثيرة من الآلات لسحق المواد، النقل ، تجميع و أستلام المواد ، التوزين، التسخين ، التبريد ، التصنيف، التجفيف، وكذلك تغليف الاسمنت خلال عملية الإنتاج . بالإضافة إلى إن خطوط الإنتاج هي بطاقة إنتاجية تصل إلى 6000 t/d ، 5000 t/d ، و 2500 t/d ، و يمكننا أن نقدم أيضاً خدمة المقاول EPC . فيما يلي وصف مفصل لعملية الإنتاج لخط الإنتاج.

تحضير المواد الخام
1. سحق الحجر الجيري، نقله و تخزينه
إن خط إنتاج الأسمنت يشتمل على آلة سحق الحجر الجيري لدعم السحق في البيئة الخارجية . يتم تسليم المواد المسحوقة عبر الحزام الناقل إلى ساحة التخزين المستديرة للتجانس المسبق والتخزين المؤقت. آلة تجميع المواد ذات الدعامة الناتئة الكابولية و آلة أستلام المواد من نوع الجسر هما متاحان لنقل مواد حجر الكلس المسحوقة و الموجودة في ساحة التخزين . بعد التجانس، يتم تسليم المواد إلى محطة خلط المواد الخام عن طريق الحزام الناقل المطاط.

2. تخزين المواد المساعدة ، سحقها ، و نقلها
إن المواد المساعدة الأولية، مثل الحجر الرملي و خام الحديد، ينبغي إعدادها ، و يمكن الوصول إليها بسهولة في ساحة التخزين الخارجية . و يجب سحق الحجر الرملي بواسطة آلة الكسارات بالمطرقة . ثم يتم نقل الحجر الرملي و خام الحديد المسحوق إلى صوامع التخزين المقابلة في محطة خلط المواد الخام. إن المواد الخام المساعدة الأخرى ، مثل رماد الفحم، يمكن تفريغها تلقائياً من الشاحنات، و بعد ذلك تنقل إلى صوامع تخزين رماد الفحم في محطة خلط المواد الخام عبر نظام خط الأنابيب المتخصص لذلك .

تدفق إنتاج الأسمنت
1. محطة خلط المواد الخام
وتشمل هذه المحطة صوامع التخزين الأربعة المهيئة للحجر الجيري ، الحجر الرملي، خام الحديد، رماد الفحم على التوالي . إن وَزَّان التغذية هو متوفر في الجزء السفلي لكل صومعة تخزين، و يعمل على تغذية مواد الخام المختلفة وفقاً للنسب المحددة مسبقاً . و يمكن أيضاً أن يستخدم بالدمج مع الناقل بالحزام المطاطي لإرسال المواد الخام إلى المطاحن العمودية

2. طحن المواد الخام و معالجة الغاز الضائع
يعتمد خط إنتاج الأسمنت الطاحونة العمودية لطحن المواد الخام ، و ذلك بتدوير الغاز الضائع الناتجة عن التسخين المسبق لتجفيف المواد المسحوقة . بعد تصنيفها من قبل المصنف للمسحوق الناعم ، يتم خلط المواد المسحوقة مع الغبار الذي تم جمعه بواسطة برج الرطوبة و جامع الغبار الكهربائية، ومن ثم تسليمها من قبل الرافعة بالقواديس (الدلاء)الدوارة لرفع المواد و اسقاطها بشكل شلال داخل صومعة تجانس المواد الخام. يتم التعامل مع الغاز الضائع المتولد أثناء الخطوات السابقة من قبل جامع الغبار الكهربائية قبل أنطلاقه في الهواء.

3. تجانس المواد الخام
أولا يتم أدخال المواد الخام المسحوق إلى صومعة التجانس بطرق متعددة مع مساعدة من موزع المواد الخام ، ومن ثم يتم تفريغه في نظام التخزين المؤقت مع أجهزة قياس الوزن و التدفق. وأخيراً، يتم تغذيتها الى نظام التسخين المسبق في نهاية الفرن بواسطة الرافعة بالقواديس الدوارة لرفع المواد بعد القياس.

4. تلبيد كلنكر الاسمنت و تخزينه

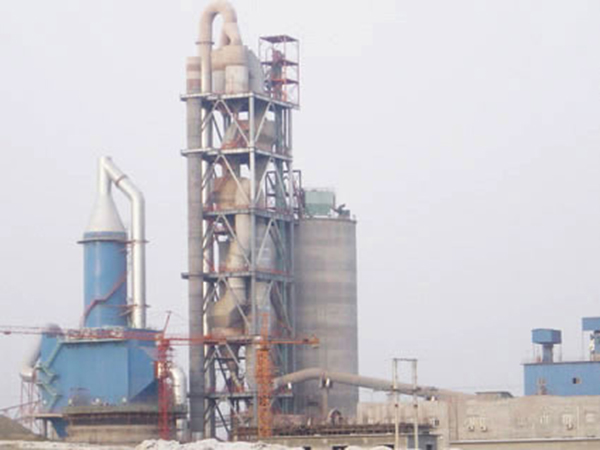

و يتكون فرن التلبيد بصورة أساسية من خمس مراحل من التسخين المسبق مع فقدان الضغط المنخفض، فرن التفكيك بالتحليل، و وحدة التبريد لمراقبة التدفق من النوع الجديد و جميعها ترتكزعلى تكنولوجيا NCDRI .
(1) أولاً يتم تبريد الكلنكر الملبد بواسطة وحدة التبريد ، ويمكن إرسالها إلى التخزين من قبل الناقل بسلسلة القواديس (الدلاء) الدوارة و الناقل بالكفة المتحرك . و أخيراً ، سيتم نقل المواد إلى محطة خلط الاسمنت.
(2) و يستخدم بصورة جزئية الغاز الساخن عند درجة حرارة النقطة النهائية المرتفعة من وحدة التبريد كغاز أحتراق لفرن التفكيك بالتحليل ، و يستخدم الغاز الذي هو في منطقة درجة الحرارة المتوسطة لتجفيف الفحم الخام في طاحونة الفحم. و أخيراً يتم التخلص من الغاز الضائع الى الهواء الطلق بعد معالجته من قبل آلة جامع الغبار الكهربائية .و يمكن لخطنا لإنتاج الأسمنت ضمان بان محتوى الغبار في الغاز الضائع المصرف يكون أقل من 100mg/m3.

5. تخزين ونقل الفحم الخام ، وكذلك إعداد مسحوق الفحم و تقديمه
يتم تخزين الفحم الخام الواصل الى المستودع للتخزين والتجانس المسبق. و تم تصميم مستودع الفحم الخام مع اثنين من الصوامع ، مما يقلل من مسافة النقل للرافعات و يدعم تخزين مواد الفحم بأنواعها المختلفة . إن وَزَّان التغذية هو متوفر في الجزء السفلي لكل صومعة تخزين . وهكذا، يمكن توزين مواد الفحم الخام بدقة قبل إرسالها إلى طاحونة الفحم للطحن . يتم أولاً معالجة مواد مسحوق الفحم من قبل المصنف الذي يفرز المواد ، ومن ثم يتم جمعها من قبل جامع الغبار بكيس الترشيح النبضي . وأخيراً، يتم تسليمها لاثنين من صوامع تخزين مسحوق الفحم، ويتم معالجة الغاز الضائع قبل تصريفه . كما تم تزويد صوامع تخزين مسحوق الفحم بجهاز قياس، ويتم نقل المواد المقاسة إلى رأس الفرن و فرن التفكيك بالتحليل .

6. تجفيف و نقل الخبث ، وكذلك سحق وتقديم الجص
يمكن تخزين الخبث و الجبس الواصل في ساحات التخزين الخارجية . و خلال عملية إعداد المواد، يمكن أن تستخدم شاحنات الرافعة الشوكية لنقل الخبث الى رافعة القواديس (الدلاء)الدوارة لرفع المواد و الذي سيسلم مواد الخبث الى المجفف للتجفيف . وسيتم تغذية الجبس الى آلة السحق بالمطرقة بواسطة وحدة التغذية بالألواح المفصلية للمهمات الثقيل الناقلة للمواد الى آلة السحق . يتم أخيراً تسليم الجبس المسحوق الى صومعة تخزين الجبس بواسطة الرافعة القواديس (الدلاء)الدوارة لرفع المواد و ناقل الحزام المطاطي .

7. طحن الأسمنت ، نقله و تخزينه
و تتضمن محطة خلط الاسمنت أربعة صوامع تخزين للكلنكر ، الجبس ، الحجر الجيري و الخبث على التوالي. تم تصميم وَزَّان التغذية في الجزء السفلي لكل صومعة تخزين الذي يضمن تفريغ المواد فقاً لنسبة المحددة مسبقاً. و تم تصميم سايلو تخزين الكلنكر مع جهاز إضافي لتسهيل النقل و الاخراج لكلنكر الأسمنت . إن أربعة أنواع من المواد، بعد تفريغها من الصوامع بالنسبة المحددة ، سيتم نقلها بواسطة الناقل بالحزام المطاطي الى نظامين لطحن الاسمنت و المتكونان من طاحونة الكرات و المصنفات الفارزة للمسحوق ذات الكفاءة العالية. و يتم معالجة المواد المسحوقة من قبل المصنف الفارز للمسحوق، ويتم إرسال المواد الخشنة لأعادة سحقها مرة أخرى . أولاً يتم جمع الاسمنت النهائي بواسطة آلة جمع الغبار باكياس الترشيح النبضية ، وتسليمها بعد ذلك إلى مستودع الاسمنت من قبل الرافعة بالقواديس (الدلاء)الدوارة لرفع المواد و اسقاطها بشكل شلال.
لغرض حماية البيئة، يعتمد خط إنتاج الأسمنت جامع الغبار بالكيس المرشح النبضي لعلاج الغاز الضائع المتولدة أثناء عملية طحن الاسمنت.

وينبغي تجهيز مستودع الاسمنت مع نظام تفريغ المواد عند الجزء السفلي له . بعد تفريغ المواد، يتم نقل المواد بواسطة الحزام المطاطي، الرافعة بالقواديس (الدلاء)الدوارة لرفع المواد ، اسقاطها بشكل شلال إلى ورشة تعبئة والتغليف الأسمنت و تجميعه في مستودع الاسمنت.

يتضمن خطنا لإنتاج الأسمنت اثنين من ماكينات التعبئة والتغليف الدورانية لتغليف الإسمنت. وأخيراً يتم نقل الاسمنت المعبئ إلى مستودع المنتجات النهائية للتخزين ، و يمكن أيضاً أن تكون محملة على شاحنات لنقلها مباشرة.
تم تصميم مستودع الاسمنت السائب الغير معبئ مع وسائل النقل للسماح بنقله الى شاحنات الاسمنت السائب بصورة مباشرة.
