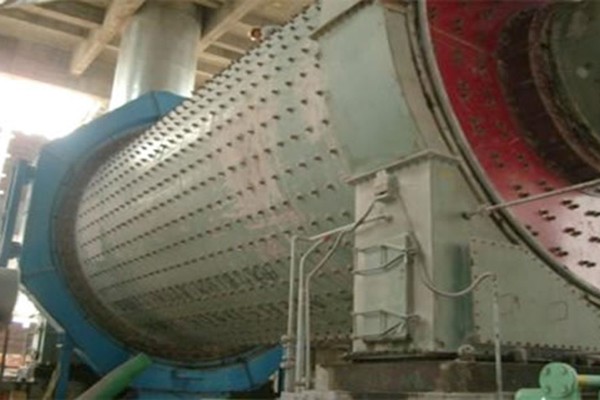

المطحنة الكروية نوع من معدات مواد البناء المستخدمة على نطاق واسع في صناعة البناء والتشييد لطحن الأسمنت الكبير أو الرمال الى مسحوق ناعم.

مبدأ تشغيل المطحنة الكروية
لدينا الطاحونة الكروية هي نوع من الطواحين الكروية ذات الغرفتين. وهي مجهزة بإسطوانة دوارة الذي يعمل أفقيا.
يتم إرسال المواد بالتساوي الى غرفة الطحن بواسطة جهاز التغذية خلال فتحة العمود. الغرفة مزودة بسلم خطي أو تموج خطي ، وهناك مواصفات مختلفة من كرات الصلب في داخله.
قوة الطرد المركزي تولد مع دوران اسطوانة يرفع كرات الصلب إلى ارتفاع معين. ثم كرات الصلب تسقط على المواد وتطحنهم. بعد طجنها بشكل خشن ، تدخل المواد في الغرفة الثانية من خلال اللوح القاسم احادي الطبقة. الغرفة الثانية مصممة مع لوح بطانة وكرات الصلب. وتطحن المواد مرة أخرى في هذه الغرفة وتفريغها.

ميزات هيكلي المطحنة الكروية
1. المطحنة الكروية تتكون أساسا من جزء التغذية ، جزء التفريغ ، جزء الدوران ، جزء المحرك. جزء المحرك يتكون من ترس تخفيض ، ترس توجيه صغير ، المحرك الكهربائي ونظام التحكم الكهربائي.
2.ترس الدوران يعتمد سبيكة صلب.
3. لوح التبطين لا يرتفع وقابل للتغيير.
4. في الترس الدواريعتمد اعملية قطع الصب.
5. تم تصميم الأسطوانة مع لوح تبطين داخلي لديه مقاومة جيدة للكشط.
6. لدينا المطحنة الكروية تتميزبالتشغيل الثابت ، ألاداء الموثوق به ،طول مدة الخدمة ،الكفاءة العالية ، الخ.

مواصفات المطحنة الكروية

المادة طريقة الطحن المخرجات السعة الفعالة الحجم الفعال سرعة الدوران للطاحونة الكروية
المواصفات قطر الاسطوانة × طول الاسطوانة إسلوب الطحن (t/h) (mm) r/min
Ø900×3200 طحن مغلق 0.6-0.8 2 <25 33.4
Ø1200×4500 طحن مغلق 1.8-2.2 4.43 <25 30.5
Ø1500×5700 طحن مغلق 4.5-5.0 8.75 <25 26
Ø1830×6400 طحن مغلق 7.0-9.0 14.76 <25 23.9
Ø1830×7000 طحن مغلق 7.0-12.5 16.44 <25 21
Ø1830×7500 طحن مغلق 7.5-13.5 17.68 <25 23.9
Ø2200×6500 طحن مغلق / طحن مفتوح 14-15 21.3 <25 21.4
Ø2200×7000 طحن مغلق / طحن مفتوح 15-16 23.1 <25 21.4
Ø2200×7500 طحن مغلق / طحن مفتوح 15-17/13 24.7 <25 21.4
Ø2200×9500 طحن مغلق / طحن مفتوح 16-18/13-16 30.3 <25 21.4
Ø2200×13000 طحن مغلق / طحن مفتوح 18-22/17-18 42.4 <25 21.4
Ø2400×7000 طحن مغلق / طحن مفتوح 16-18 28.17 <25 20.4
Ø2400×8000 طحن مغلق / طحن مفتوح 18-20/16-17 32.2 <25 20.4
Ø2400×10000 طحن مغلق / طحن مفتوح 18-22/17-19 40.3 <25 20.91
Ø2400×11000 طحن مغلق / طحن مفتوح 20-23/18-20 43.4 <25 20.91
Ø2400×12000 طحن مغلق / طحن مفتوح 25-27/20-23 46.5 <25 21.5
Ø2400×13000 طحن مغلق / طحن مفتوح 28-30/24-26 49.6 <25 21.5
Ø2600×13000 طحن مغلق / طحن مفتوح 30-32/26-28 60.5 <25 19.11
Ø3000×9000 طحن مغلق / طحن مفتوح 35-40/28-32 58.8 <25 17.73
Ø3000×11000 طحن مغلق / طحن مفتوح 40-44/33-35 71 <25 19.98
Ø3000×12000 طحن مغلق / طحن مفتوح 43-46/36-38 73.9 <25 18.98
Ø3000×13000 طحن مغلق / طحن مفتوح 45-48/38-40 76.8 ,25 18.98
Ø3200×13000 طحن مغلق / طحن مفتوح 50-53/42-44 88.95 <25 18.7
Ø3200×14000 طحن مغلق / طحن مفتوح 52-54/44-46 96.5 <25 18.7
Ø3500×11000 طحن مغلق 55-60 93.8 <25 16.5
Ø3500×13000 طحن مغلق 60-65 110.8 <25 17
Ø3800×13000 طحن مغلق 65-75 133.86 <25 17
Ø3800×13000 طحن مغلق 65-75 133.86 <25 16.5
Ø3800×13000 طحن مغلق 65-75 133.86 <25 16.5
Ø4200×13000 طحن مغلق 75 164 <25 15.6
Ø4600×14000 طحن مغلق 115-135   <25 15
Ø5000×15000 طحن مغلق 160-165   <25 14

Right Machinery Company خبراء تصنيع المطحنة الكروية لاكثر من 50 عاما من الخبرة في انتاج المطاحن الكروية ، معدات الأسمدة BB ، وما إلى ذلك. لدينا معدات الأسمدة ، معدات مواد البناء وغيرها من المنتجات المستخدمة على نطاق واسع في صناعة الأسمدة وصناعة الكيماويات وصناعة البناء والتشييد ، صناعة الاسمنت ، وبعض الصناعات الأخرى.
يرجى الاتصال بنا إذا كنت تنوي أن تتعاون معنا. سوف تجد معدات تصنيع الأسمدة الموثوق بها في الصين.
